بهترین فولاد برای ساخت چرخ دنده چیست؟

بخش زیادی از خرابی چرخ دنده ها به انتخاب نادرست متریال و عملیات حرارتی مربوط می شود. به همین دلیل، انتخاب بهترین فولاد برای ساخت چرخ دنده، فقط روی دوام قطعه اثر نمی گذارد، بلکه هزینه تعمیرات و عملکرد کل مجموعه را نیز تحت تأثیر قرار می دهد.

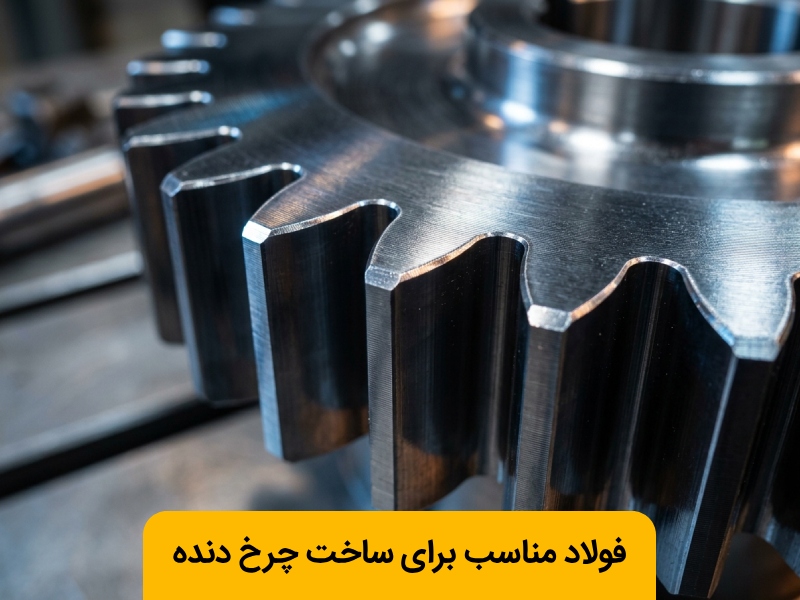

بهترین فولاد برای ساخت چرخ دنده

چرخ دنده ها در ظاهر قطعات ساده ای به نظر می رسند، اما در عمل یکی از حساس ترین اجزای هر سیستم انتقال قدرت هستند. هر بار که دو دندانه با یکدیگر درگیر می شوند، تنش بسیار زیادی در سطح تماس ایجاد می شود. اگر جنس فولاد مناسب نباشد، ابتدا سایش سطحی آغاز می شود، سپس ترک های ریز ایجاد می شوند و در نهایت ممکن است دندانه ها بشکنند.

جالب است بدانید در بسیاری از خرابی هایی که در گیربکس های صنعتی مشاهده می شود، مشکل اصلی از طراحی دندانه نیست؛ بلکه فولاد انتخاب شده با شرایط کاری همخوانی نداشته است. برای مثال، استفاده از فولاد بسیار سخت اما کم چقرمه در دستگاهی که بارهای ضربه ای زیادی دارد، معمولاً نتیجه مطلوبی نخواهد داشت. در مقابل، فولادی که مغزی چقرمه و سطح سخت داشته باشد، می تواند سال ها بدون مشکل کار کند.

به همین دلیل مهندسان هنگام انتخاب متریال تنها به سختی توجه نمی کنند. مقاومت در برابر خستگی، قابلیت عملیات حرارتی، ماشین کاری، جوش پذیری و حتی در دسترس بودن فولاد نیز بررسی می شود. بهترین فولاد برای ساخت چرخ دنده در تمام این خاصیت ها باید عالی باشد.

بهترین فولاد برای ساخت چرخ دنده چه ویژگی هایی باید داشته باشد؟

قبل از انتخاب نام یک گرید فولادی، بهتر است بدانیم یک فولاد مناسب چه خصوصیاتی باید داشته باشد. در واقع اگر این ویژگی ها تأمین نشوند، حتی بهترین عملیات ماشین کاری هم نمی تواند عملکرد مطلوبی ایجاد کند. یک فولاد مناسب برای ساخت چرخ دنده یعنی همون بهترین فولاد برای ساخت چرخ دنده معمولاً باید ویژگی های زیر را داشته باشد:

• مقاومت بالا در برابر سایش
• استحکام مناسب در برابر بارهای سنگین
• چقرمگی کافی برای جلوگیری از شکست ناگهانی
• قابلیت انجام عملیات حرارتی
• ماشین کاری مناسب قبل از سختکاری
• مقاومت خوب در برابر خستگی سطحی

اگر یکی از این ویژگی ها نادیده گرفته شود، احتمال خرابی چرخ دنده در مدت کوتاهی افزایش پیدا می کند. به همین دلیل در صنایع بزرگ معمولاً قبل از سفارش ساخت، نوع فولاد در نقشه های فنی به صورت دقیق مشخص می شود.

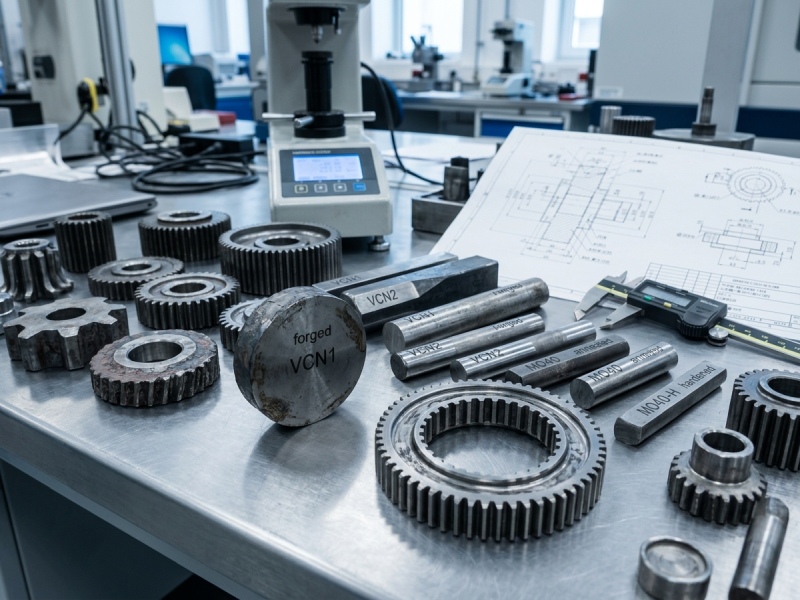

رایج ترین فولادهای مورد استفاده در ساخت چرخ دنده

واقعیت این است که چیزی به نام یک فولاد کاملاً ایده آل برای تمام کاربردها وجود ندارد. هر فولاد مزایا و محدودیت های خودش را دارد و انتخاب آن به شرایط کاری بستگی دارد.

فولاد mo40

یکی از فولادهایی که در صنایع ایران کاربرد زیادی دارد، فولادmo40 است. این فولاد به دلیل استحکام مناسب، قابلیت عملیات حرارتی و ماشین کاری مطلوب، برای ساخت بسیاری از چرخ دنده های صنعتی، شافت ها و قطعات تحت تنش استفاده می شود. البته زمانی که فشار تماس بسیار زیاد باشد، معمولاً فولادهای مخصوص سمانتاسیون انتخاب مناسب تری خواهند بود.

فولاد 1.6587

از سوی دیگر، در صنایع سنگین و گیربکس های پیشرفته، فولاد 1.6587 یکی از گزینه های بسیار شناخته شده محسوب می شود. وجود عناصر آلیاژی مانند نیکل، کروم و مولیبدن باعث شده است که این فولاد پس از عملیات حرارتی، هم سختی سطحی بالایی داشته باشد و هم مغزی آن چقرمه باقی بماند. این ویژگی دقیقاً همان چیزی است که برای چرخ دنده های تحت بار سنگین مورد نیاز است.

سایر فولادهای مورد استفاده در ساخت چرخ دنده

در کنار این دو فولاد، گریدهایی مانند 20MnCr5، 18CrNiMo7-6، 8620 و 4140 نیز در بسیاری از کارخانه های تولید گیربکس، تجهیزات معدنی، ماشین آلات راهسازی و صنایع خودروسازی استفاده می شوند.

نکته جالب این است که در بسیاری از کارخانه های اروپایی، اگر قرار باشد یک گیربکس به صورت ۲۴ ساعته و در چند شیفت کاری فعالیت کند، معمولاً فولادهای سمانته شونده نسبت به فولادهای ساده آلیاژی اولویت پیدا می کنند. دلیل این موضوع، مقاومت بسیار بیشتر آن ها در برابر خستگی سطحی و سایش طولانی مدت است.

از طرف دیگر، اگر هزینه ساخت اهمیت بیشتری داشته باشد و شرایط کاری چندان سنگین نباشد، استفاده از فولادهای آلیاژی متداول می تواند از نظر اقتصادی تصمیم منطقی تری باشد. در واقع انتخاب بهترین فولاد برای ساخت چرخ دنده همیشه به معنای انتخاب گران ترین فولاد نیست؛ بلکه انتخاب فولادی است که بهترین تعادل را میان عملکرد، دوام و هزینه ایجاد کند.

مقایسه فولادهای مناسب برای ساخت چرخ دنده

انتخاب فولاد به عواملی مانند میزان بار، سرعت دوران، نوع روانکاری و هزینه ساخت بستگی دارد. جدول زیر، مهم ترین مزایا و محدودیت های فولادهای رایج را نشان می دهد.

معایب	مزایا	کاربرد رایج	نوع فولاد
مقاومت سایشی کمتر از فولادهای سمانته	استحکام بالا، ماشین کاری مناسب، عملیات حرارتی آسان	شافت، چرخ دنده های صنعتی متوسط	4140 (MO40)
نیاز به عملیات حرارتی دقیق	سختی سطحی بسیار بالا بعد از سمانتاسیون	گیربکس خودرو	8620
هزینه عملیات حرارتی	مقاومت عالی در برابر سایش	گیربکس های صنعتی	20MnCr5
قیمت بالاتر	دوام بسیار زیاد، تحمل بارهای سنگین	صنایع فولاد، سیمان و معدن	18CrNiMo7-6
ماشین کاری دشوارتر نسبت به فولادهای ساده	استحکام و چقرمگی بسیار مناسب	تجهیزات سنگین و انتقال قدرت	1.6587

اگر تجربه تعمیر گیربکس های صنعتی را از افراد فعال در این حوزه بپرسید، معمولاً به یک نکته مشترک اشاره می کنند؛ بسیاری از چرخ دنده هایی که زودتر از انتظار فرسوده شده اند، از نظر طراحی مشکلی نداشته اند، بلکه یا جنس فولاد متناسب با شرایط کاری انتخاب نشده یا عملیات حرارتی به درستی انجام نشده است. همین موضوع نشان می دهد که کیفیت نهایی تنها به انتخاب فولاد محدود نمی شود.

عملیات حرارتی؛ مرحله ای که کیفیت واقعی فولاد را مشخص می کند

کیفیت چرخ دنده فقط به جنس فولاد وابسته نیست. عملیات حرارتی مناسب باعث افزایش سختی سطح و حفظ استحکام مغزی می شود و نقش مهمی در افزایش عمر قطعه دارد.

هنگام انتخاب فولاد باید به چه نکاتی توجه کرد؟

گاهی دیده می شود دو کارخانه برای ساخت یک چرخ دنده تقریباً مشابه، از دو فولاد کاملاً متفاوت استفاده می کنند و هر دو نیز نتیجه قابل قبولی می گیرند. علت این موضوع آن است که انتخاب متریال فقط به بار واردشده محدود نمی شود.

برای انتخاب بهترین فولاد برای ساخت چرخ دنده باید به عواملی مانند نوع بارگذاری (ثابت یا ضربه ای)، سرعت دوران، شرایط روانکاری، امکان انجام عملیات حرارتی، دقت ماشین کاری، هزینه تولید و حتی امکان تأمین فولاد در بازار توجه شود. در پروژه هایی که تعمیرات بسیار پرهزینه است، معمولاً استفاده از فولادهای آلیاژی باکیفیت تر توجیه اقتصادی دارد، زیرا عمر مفید بالاتر آن ها هزینه اولیه را جبران می کند.

از سوی دیگر، در تجهیزات سبک یا ماشین آلاتی که به صورت مقطعی کار می کنند، استفاده از فولادهای اقتصادی تر می تواند انتخاب منطقی تری باشد. بنابراین، بهترین انتخاب همیشه گران ترین گزینه نیست؛ بلکه فولادی است که بیشترین تناسب را با شرایط واقعی کار داشته باشد.

اشتباهات رایج در انتخاب فولاد چرخ دنده

یکی از اشتباهات متداول این است که تنها به عدد سختی فولاد توجه شود. اینطوری فکر نکنید که فولادی با سختی زیاد،بهترین فولاد برای ساخت چرخ دنده است. سختی بالا اگر با چقرمگی مناسب همراه نباشد، احتمال لب پریدگی یا شکست دندانه ها را بیشتر می کنه. اشتباه دیگری که گاهی در کارگاه ها دیده می شود، حذف یا ساده گرفتن عملیات حرارتی برای کاهش هزینه است. شاید این کار در ابتدا باعث صرفه جویی شود، اما معمولاً عمر چرخ دنده را به میزان قابل توجهی کاهش می دهد و هزینه تعمیرات بعدی بسیار بیشتر خواهد بود.

همچنین استفاده از فولادی که برای کاربرد دیگری طراحی شده است، بدون بررسی شرایط عملکرد، می تونه باعث ایجاد سایش زودرس، افزایش صدا و کاهش راندمان سیستم انتقال قدرت شود. طبق مقاله منتشرشده توسط ASM International درباره فولادهای مورد استفاده در چرخ دنده های صنعتی، فولادهای کم آلیاژ سمانته شونده مانند 8620 و 18CrNiMo7-6  به دلیل ایجاد سطح بسیار سخت همراه با مغزی چقرمه، از بهترین گزینه ها برای ساخت چرخ دنده های تحت بارهای سنگین و سیکل های کاری طولانی محسوب می شوند.

نتیجه گیری

انتخاب بهترین فولاد برای ساخت چرخ دنده زمانی نتیجه مطلوب می دهد که با شرایط کاری و عملیات حرارتی صحیح همراه باشد. در بسیاری از پروژه های صنعتی، همین انتخاب درست باعث افزایش عمر چرخ دنده و کاهش هزینه های تعمیر و نگهداری می شود.
